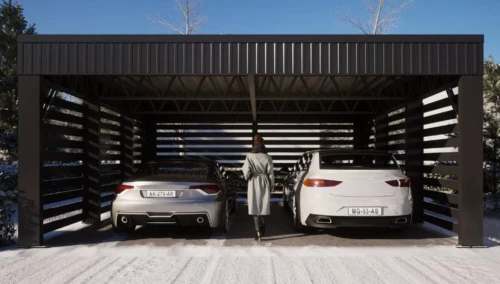

Carport -OTI start

Specyfikacja techniczna:

- Wymiary zewnętrzne (rozstaw słupów) 6600 mm x 6089 mm ( 40,55 m2 )
- Wymiary wewnętrzne- 6000 mm x 6000 mm ( 36 m2 )
- Wysokość całkowita- 3050 mm
- Wysokość światła przejazdu z przodu- 2453 mm
- Wysokość światła przejazdu z tyłu- 2333 mm

Konstrukcje kratowe wykonujemy z następujących materiałów:

- z blachy nierdzewnej,

- z blachy stalowej w gatunku S350-S550GD ocynkowanej i powlekanej
(oprócz powłoki cynku-lakier stanowi dodatkowe zabezpieczenie blachy przed korozją a dodatkowo wnosi walor estetycznego wykończenia powierzchni),

- z blachy stalowej w gatunku S350-S550GD z powłoką galwaniczną typu Magnelis

Magnelis jest wyjątkową powłoką metaliczną, która chroni przed korozją dłużej
niż standardowe wyroby ocynkowane.
Decydującym czynnikiem jest skład powłoki (3% Mg i 3,5% Al), który zapewnia stabilną i mocną ochronę na całej powierzchni blachy oraz na jej krawędziach. Dodatkowo Magnelis zapewnia efekt samoregeneracji zarysowań, perforacji i krawędzi cięcia).

Konstrukcja składa się z trzynastu słupów, czterech kratownic wzdłużnych o długości 6600mm i dziewięciu poprzecznych-1921mm.
Dach jednospadowy o nachyleniu 2% z konstrukcyjną blachą trapezową TR50- 0,7mm ocynkowaną i powlekaną w kolorze RAL 7016, w gatunku S320-S350GD, z powłoką antykondensacyjną.
Nasza konstrukcja została przeliczona i dostosowana do obciążenia ponad 330 N/m2 czyli ponad 300kg/m2 !!!
Dopuszczalne obciążenie blachy TR50 w tym układzie wynosi ponad 500N/m2 to oznacza, że nacisk na 1m2 może mieć ponad 500kg.
Całość została zaprojektowana dla I, II, III, IV i V strefy śniegowej. Wartości te stwarzają możliwość zamocowania paneli fotowoltaicznych bezpośrednio na dachu.
Producent ArcelorMittal.

Rynny PCV 75mm z rurą spustową w kolorze RAL 7016.

Nasza konstrukcja waży jedynie 550kg (+ waga obróbek blacharskich) a najdłuższy element ma 6,6m- stwarza to możliwość i łatwość transportu nawet na przyczepce samochodowej.

Wersje Carportu:

Wiata zaprojektowana zgodnie z normami:

1. PN-EN 1991-1-1: 2004,
2. PN-EN 1991-1-3: 2005,
3. PN-EN 1991-1-4: 2008,
4. PN-EN 1993-1-1: 2006,
5. PN-EN 1993-1-3: 2008,
